Un circuit hydraulique transforme une énergie mécanique en énergie hydraulique, la transporte sous forme de fluide sous pression, puis la restitue en mouvement au niveau de l’actionneur. Le débit y fixe la vitesse, l’effort y fixe la pression, et la cylindrée relie ces deux grandeurs au niveau de chaque composant.
Fabricant français de composants hydrauliques depuis 1938, HYDRO LEDUC conçoit et produit à Azerailles, en Meurthe-et-Moselle, les pompes, les moteurs et les accumulateurs qui équipent ces installations. Cet article détaille le fonctionnement d’un circuit, ses principaux composants, la lecture de son schéma et les choix d’architecture qui conditionnent sa fiabilité.
Pompes, moteurs, accumulateurs : découvrez notre catalogue de composants hydrauliques
Voir le catalogueQu’est-ce qu’un circuit hydraulique ?
Un circuit hydraulique est une boucle dans laquelle un fluide, presque toujours une huile minérale ou synthétique, circule entre un générateur de débit et un ou plusieurs récepteurs. Le principe de tout système hydraulique est la transmission de puissance par fluide : une pompe met l’huile en mouvement, des conduites l’acheminent, un actionneur la convertit en force ou en couple.
Les circuits hydrauliques s’imposent partout où l’utilisation exige une forte densité de puissance dans un encombrement réduit. Un vérin de quelques centimètres de diamètre développe plusieurs tonnes d’effort ; peu d’équivalents électriques ou pneumatiques tiennent la comparaison à volume égal. C’est la raison pour laquelle les équipements de travaux publics, les grues, les machines agricoles et les équipements camion reposent sur une installation hydraulique.
La source d’énergie initiale reste extérieure au circuit : un moteur électrique en atelier, un moteur à combustion ou une prise de force sur un véhicule assurent l’alimentation en énergie mécanique nécessaire pour générer le débit. Cette énergie entraîne la pompe, qui n’est donc pas un générateur de pression mais un générateur de débit. La pression, elle, naît de la résistance que la charge oppose à ce débit.
Comment fonctionne un circuit hydraulique ?
Le fonctionnement se décompose en quatre temps. La pompe aspire l’huile dans le réservoir et la refoule vers la ligne de pression. Le distributeur oriente ce débit vers le récepteur choisi. Le récepteur, vérin ou moteur, transforme l’énergie hydraulique en énergie mécanique. L’huile revient enfin au réservoir en traversant un filtre et, souvent, un échangeur pour refroidir l’huile.
Deux grandeurs commandent le dimensionnement. Le débit détermine la vitesse : un même vérin alimenté à 20 l/min sort deux fois plus vite qu’à 10 l/min. La pression s’établit d’elle-même pour vaincre la charge, augmentée des pertes de charge du circuit. Vous réglez donc une vitesse par le débit et vous bornez un effort par le tarage du limiteur de pression : la pression, elle, ne se règle pas.
Ce limiteur de pression protège l’ensemble en dérivant le débit vers le réservoir dès que la pression de tarage est atteinte. Sans lui, une charge bloquée mettrait le circuit en surpression jusqu’à la rupture du maillon le plus faible. La protection contre les surpressions relève des exigences essentielles de sécurité de la Directive Machines : aucune installation, même la plus simple, ne s’en dispense.
Les principaux composants du circuit hydraulique
Les composants du circuit hydraulique se répartissent en cinq familles fonctionnelles. Cette organisation vaut pour un groupe industriel équipé d’un réservoir de 500 litres comme pour une micro-centrale embarquée.
| Famille | Rôle | Exemples |
|---|---|---|
| Génération | Créer le débit à partir de l’énergie d’entraînement | Pompe à pistons, pompe à engrenages, pompe à palettes |
| Conditionnement du fluide | Contenir, refroidir, filtrer et désaérer l’huile | Réservoir, filtres, échangeur |
| Distribution | Orienter, autoriser ou bloquer les débits | Distributeurs hydrauliques, clapets, vannes |
| Régulation, stockage et sécurité | Limiter la pression, doser le débit, stocker l’énergie | Limiteur, régulateur de débit, accumulateur |
| Réception | Restituer le travail en mouvement | Vérins hydrauliques, moteurs hydrauliques |
Le réservoir assure trois fonctions que l’on sous-estime souvent : la décantation, la désaération et une part de l’échange thermique. Un volume trop juste fait vieillir l’huile prématurément. La filtration, elle, conditionne la durée de vie de tous les autres organes, avec des finesses courantes de 10 à 25 microns (10 à 25 millièmes de millimètres) sur les lignes de puissance.
Côté récepteurs, le vérin produit un mouvement linéaire par déplacement de sa tige, tandis que le moteur produit un mouvement de rotation continu. Notre gamme de moteurs hydrauliques à pistons axiaux couvre deux configurations : cylindrée fixe avec les séries M, MA, MSI et MXP, cylindrée variable avec les séries MV, MVA et MVSI, dont le rapport de fonctionnement atteint 5:1.

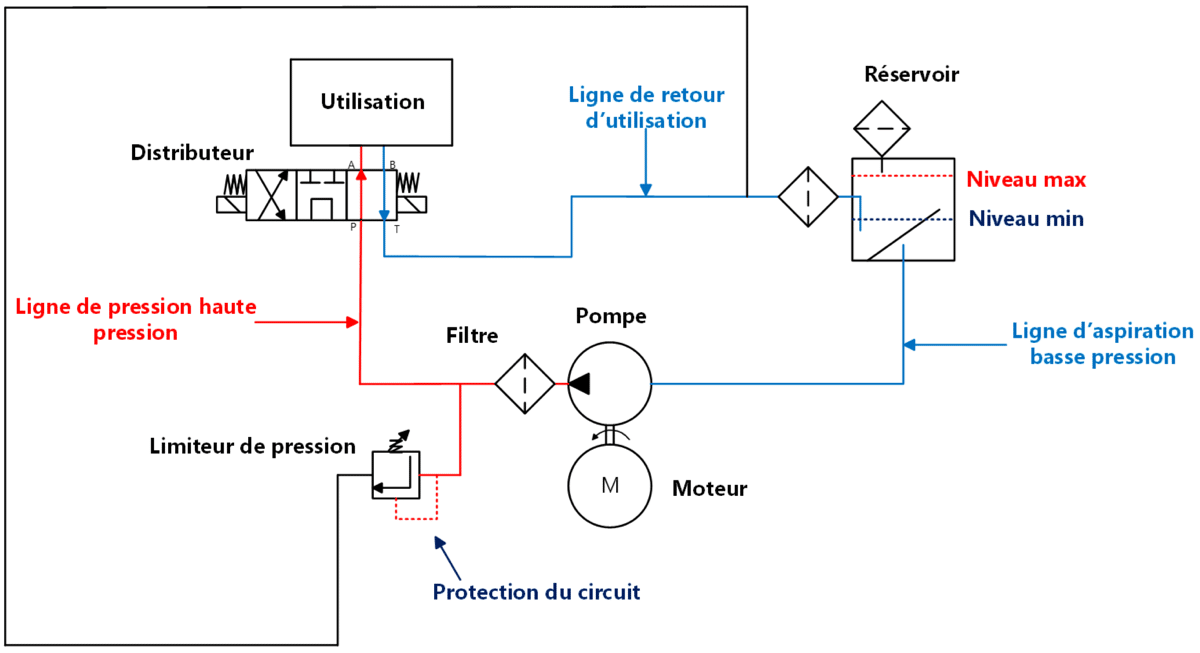

Schéma d’un circuit hydraulique : lire les symboles
Un schéma hydraulique ne représente ni la forme ni l’implantation réelle des organes. Il décrit des fonctions, avec des symboles normalisés par l’ISO 1219. Se repérer demande donc de lire le document dans le sens de l’énergie, du bas vers le haut : réservoir, pompe, ligne de pression, distributeur, récepteur, retour.
Quelques conventions suffisent à décoder la majorité des plans. Le réservoir à l’air libre se dessine comme un rectangle ouvert en haut, un réservoir sous pression comme un rectangle fermé. La machine à pistons se représente par un cercle portant un triangle : pointe vers l’extérieur, c’est une pompe ; pointe vers l’intérieur, c’est un moteur. Deux triangles signalent une machine bidirectionnelle. Le triangle plein indique un fluide hydraulique, le triangle creux un gaz, et les traits pointillés les lignes de pilotage ou de drain.
Le distributeur apparaît sous forme de cases accolées : chaque case correspond à une position, et les flèches internes indiquent le chemin du fluide dans cette position. Un distributeur 4/3 possède quatre orifices et trois positions, dont un centre au repos qui définit le comportement de la machine à l’arrêt. Vérifiez systématiquement ce centre avant d’actionner un équipement que vous ne connaissez pas.
Circuit ouvert ou circuit fermé : deux architectures
En circuit ouvert, la pompe aspire dans le réservoir et le retour des récepteurs y revient librement. L’architecture est simple et facile à dépanner : c’est celle de la quasi-totalité des équipements de levage, de manutention et des bras de grue. Nos pompes à cylindrée variable pour circuits ouverts couvrent ces applications.
En circuit fermé, le fluide sortant du récepteur retourne directement à l’aspiration de la pompe, sans transiter par le réservoir. On y gagne en compacité et en réactivité, et le sens de rotation du récepteur s’inverse en basculant la cylindrée de la pompe de part et d’autre du zéro. Cette configuration porte le nom de transmission hydrostatique et sert typiquement à l’avancement des engins automoteurs.
Les systèmes hydrauliques fermés exigent en contrepartie une pompe de gavage et une boucle de balayage, avec valve d’échange et clapets, puisque l’huile ne bénéficie plus du temps de repos dans un réservoir. Le choix entre les deux architectures se joue donc autant sur la thermique que sur la fonction.
Besoin d’un générateur de débit adapté à votre architecture ?
Pompes à cylindrée fixe jusqu’à 450 bar en pointe, pompes à cylindrée variable avec régulation Load Sensing de 40 à 150 cm³/tr.
Découvrir nos pompes hydrauliquesCylindrée fixe, cylindrée variable et load sensing
La cylindrée exprime le volume d’huile déplacé par tour, en cm³/tr. Les pompes à cylindrée fixe délivrent un débit proportionnel à leur vitesse d’entraînement, pour un montage robuste et économique. Nos séries XPi, XAi, XR, XRe, PA et W couvrent ce besoin de 12 à 180 cm³/tr, avec des pressions de travail de 380 bar en continu pour les XPi et XAi, et de 400 bar en continu pour XR, XRe et W.
Le débit non consommé par le récepteur doit toutefois repartir au réservoir, par le centre ouvert du distributeur, par le by-pass d’un régulateur de débit, ou par le limiteur lorsque le récepteur arrive en butée. Dans ce dernier cas, la totalité du débit est dissipée en chaleur. Sur une machine à cycles variés, la facture thermique devient vite pénalisante.
Une pompe à cylindrée variable ajuste son propre débit à la demande. Le pilotage load sensing prélève la plus élevée des pressions de charge, en aval des orifices de dosage des tiroirs, et ne fournit que le débit réellement appelé sous un écart de pression constant. Notre série TXV, de 40 à 150 cm³/tr et 400 bar de service, est asservie en load sensing et se décline avec d’autres régulations : pression constante (PC), puissance constante (CT) ou débit constant.
Le load sensing ne supprime pas toutes les pertes pour autant. Restent l’écart de pression de régulation, appliqué au débit total, et en multi-actionneurs l’écart entre la charge pilote et les charges plus faibles, dissipé dans les tiroirs. Le gain reste net : moins d’énergie dissipée, une huile qui vieillit moins vite et un réservoir plus compact.
Fiabiliser une installation : les points de vigilance
La majorité des pannes hydrauliques ne viennent pas des composants eux-mêmes mais de leur environnement. Trois causes reviennent constamment : la pollution du fluide, la cavitation à l’aspiration et la thermique.
La pollution est responsable de la plus grande part des défaillances de pompes et de distributeurs. Elle impose un niveau de filtration cohérent avec les organes les plus sensibles et un contrôle régulier de l’indicateur de colmatage. La cavitation, elle, se produit quand la pompe ne parvient pas à s’alimenter correctement : conduite d’aspiration trop étroite, crépine colmatée, fluide trop chargé en air, vitesse d’entrainement au-delà de la limite de la pompe, huile trop froide ou trop visqueuse au démarrage.
La thermique, enfin, découle de toute l’énergie non transmise au récepteur, qui finit en chaleur : débit dérivé au limiteur, pertes de charge dans des conduites sous-dimensionnées, réservoir ou échangeur trop justes pour évacuer la puissance dissipée. Au-delà de 60 à 70 °C en continu, l’huile s’oxyde plus vite et les joints vieillissent ; un réservoir et un échangeur correctement dimensionnés, voire un refroidisseur dédié, maintiennent l’installation dans sa plage de fonctionnement.
Les pics et les pulsations de pression méritent enfin un traitement dédié. Un accumulateur hydro-pneumatique correctement préchargé absorbe les coups de bélier et fournit un appoint de débit lors des pointes. Nos accumulateurs à piston, sphériques, à vessie et cylindriques soudés se préchargent exclusivement à l’azote, à une valeur comprise entre 0,6 et 0,9 fois la pression minimale de travail.
Concevoir votre circuit avec un fabricant français
Concevoir un circuit, c’est arbitrer entre puissance hydraulique disponible, encombrement, rendement et coût de possession. Ces arbitrages se traitent mieux en amont, avec le fabricant des composants, qu’en correctif une fois la machine assemblée.
HYDRO LEDUC conçoit et assemble ses composants hydrauliques en France, et teste 100 % de ses produits sur banc d’essai en fin d’assemblage. Le site d’Azerailles est certifié ISO 9001:2015, EN 9100:2018 et ISO 14001:2015, et nos accumulateurs répondent à la directive Équipements sous pression 2014/68/UE.
Pour les applications à faible débit, sous 20 l/min, notre gamme de solutions micro-hydrauliques démarre à 7 mm³ de cylindrée et tient jusqu’à 1000 bar. Elle équipe des applications aéronautiques, médicales et océanographiques où l’encombrement est le premier critère.
Un projet de machine ou une reprise de circuit à étudier ?
Parler à un ingénieur HYDRO LEDUCCe qu’il faut retenir
- Le circuit transporte de la puissance sous forme de fluide : le débit fixe la vitesse, l’effort y fixe la pression.
- Cinq familles de composants structurent toute installation : génération, conditionnement, distribution, régulation, réception.
- Le schéma se lit en symboles ISO 1219, dans le sens de l’énergie, du réservoir vers le récepteur.
- Le circuit ouvert privilégie la simplicité, le circuit fermé la compacité et l’inversion du sens de rotation.
- Le load sensing et la pompe à cylindrée variable suppriment le débit inutile ; subsistent uniquement l’écart de régulation et, en multi-actionneurs, l’écart entre charges.
- Filtration, aspiration et thermique régissent la durée de vie de l’installation.
Réservoir, pompe entraînée par un moteur thermique ou électrique, limiteur de pression, distributeur, récepteur et filtration : voilà le minimum vital. Le premier réflexe de dimensionnement porte sur le réservoir, dont le volume conditionne la décantation et l’échange thermique, et sur la filtration, dont la finesse doit correspondre à l’organe le plus sensible du circuit. Le retour au réservoir doit être conçu pour éviter l’introduction d’air dans le fluide.
Le circuit ouvert convient dès que les mouvements sont intermittents et que la place ne manque pas : levage, manutention, bras de grue. Le circuit fermé s’impose quand il faut de la compacité, une inversion rapide du sens de rotation et un fonctionnement continu, typiquement l’avancement d’un engin automoteur. Le prix supplémentaire à payer est, entre autres, une pompe de gavage, une boucle de balayage et un refroidissement plus étudié.
Les deux se dessinent par un cercle portant un triangle. Le triangle pointé vers l’extérieur du cercle désigne une pompe, vers l’intérieur un moteur. Deux triangles diamétralement opposés signalent une machine bidirectionnelle, capable de fonctionner dans les deux sens. C’est la convention ISO 1219, commune à tous les plans hydrauliques. L’ajout d’une flèche traversant le symbole indique que la cylindrée est variable.
Le débit théorique en l/min vaut la cylindrée en cm³/tr multipliée par la vitesse en tr/min, divisée par 1000. Une pompe de 60 cm³/tr entraînée à 1500 tr/min délivre donc 90 l/min en théorie. Le débit réel est un peu inférieur, du fait du rendement volumétrique, qui se dégrade quand la pression monte et quand la viscosité de l’huile diminue.
Dès que la machine passe une part significative de son temps à demander moins que le débit maximal, ou qu’elle enchaîne des cycles très variés. Sur un poste à débit constant et charge stable, une pompe à cylindrée fixe correctement dimensionnée reste plus simple et moins chère. Le load sensing prend tout son sens sur les équipements mobiles multi-fonctions.
Le tarage se règle au-dessus de la pression maximale utile du récepteur, avec une marge suffisante pour absorber les pertes de charge et les pointes de démarrage, et en dessous de la pression admissible du composant le plus faible de la ligne. Un tarage trop haut supprime la protection, un tarage trop bas fait ouvrir le limiteur en fonctionnement normal, avec un échauffement immédiat.
Toute énergie non transmise au récepteur finit en chaleur. Les sources classiques sont un débit dérivé au limiteur, des pertes de charge excessives dans des conduites sous-dimensionnées, et un réservoir ou un échangeur trop petit pour évacuer la puissance dissipée. Au-delà de 60 à 70 °C en continu, l’huile s’oxyde plus vite et les joints vieillissent.
Circuit à l’arrêt et côté fluide dépressurisé, on contrôle la pression d’azote au manomètre de gonflage. Elle se situe généralement entre 0,6 et 0,9 fois la pression minimale de travail. Un contrôle annuel suffit sur la plupart des installations : une précharge qui s’effondre se traduit d’abord par des pulsations qui reviennent et un accumulateur qui ne restitue plus son volume utile.
On parle de micro-hydraulique en dessous de 20 l/min. Les composants sont miniaturisés, avec des cylindrées à partir de 7 mm³, tout en conservant des niveaux de pression très élevés, jusqu’à 1000 bar sur nos micro-pompes. Ces solutions répondent aux applications aéronautiques, médicales ou océanographiques où l’encombrement prime sur tout le reste.
