Als zentrales Bauteil jedes Hochdruck-Hydrauliksystems speichert der hydropneumatische Druckspeicher Energie in pneumatischer Form und gibt sie genau dann wieder ab, wenn das System sie benötigt. Hydro Leduc entwickelt und fertigt seit über 85 Jahren drei Druckspeicher-Familien — Kolben-, Kugel- und Blasenspeicher — für die anspruchsvollsten Industriebereiche: Luft- und Raumfahrt, Verteidigung, Schwerindustrie und mobile Hydraulik.
WAS IST EIN HYDROPNEUMATISCHER DRUCKSPEICHER?
Ein hydropneumatischer Druckspeicher ist ein Druckbehälter mit zwei getrennten Kammern:
Beide Kammern werden durch ein bewegliches Trennelement — Kolben, Membran oder Blase — voneinander getrennt. Steigt der Kreisdruck über den Vorspanndruck, verdichtet das Öl das Gas und Energie wird gespeichert. Sinkt der Druck, dehnt sich das Gas aus und gibt das Öl an den Kreislauf zurück.
Physikalisches Prinzip: Bei langsamen Vorgängen (isotherm) gilt P × V = konstant. Bei schnellen Vorgängen (adiabatisch) gilt P × V^1,4 = konstant. Dieses vorhersehbare Verhalten ermöglicht die präzise Auslegung der Hydro-Leduc-Druckspeicher für jede Anwendung.
DIE DREI DRUCKSPEICHER-TYPEN VON HYDRO LEDUC
Kolbenspeicher (APL-Serie)
Ideal für große Volumina und langsame Druckzyklen. Seine mechanische Robustheit macht ihn zur bevorzugten Wahl für Hochdrucksysteme und langfristige Energiespeicherung. Vorteile: hohes Fassungsvermögen, optimales Druck-Volumen-Verhältnis, einfache Wartung. Datenblatt APL-Serie →
Kugelspeicher (AS-Serie)
Kompakt und leicht, ideal zum Dämpfen von Druckstößen auf engem Raum. Seine geringe Massenträgheit sorgt für eine sehr schnelle Reaktionszeit. Vorteile: maximale Kompaktheit, sofortige Reaktion, ideal zur Pulsationsdämpfung. Datenblatt AS-Serie →
Blasenspeicher (ABVE-Serie)
Optimale Gas-/Öl-Abdichtung bei flexibler Einbaulage. Besonders wirksam für Energiereserve-Anwendungen und zur Absorption von Druckstößen (Wasserschlag). Vorteile: zuverlässige Dichtigkeit, Montageflexibilität, lange Lebensdauer. Datenblatt ABVE-Serie →
UNSER DRUCKSPEICHER-SORTIMENT
Hydro Leduc entwickelt und fertigt vier Typen hydropneumatischer Druckspeicher, die sich durch ihr Trennelement und ihre Leistungsmerkmale unterscheiden.
Kolbenspeicher — APL-Serie
Für große Volumina und langsame Zyklen. Hohe mechanische Robustheit für Dauerbetrieb. Datenblatt APL →
Kugelspeicher — AS-Serie
Ultrakompaktes Design für beengte Einbauräume. Schnellste Reaktionszeit der drei Familien. Datenblatt AS →
Blasenspeicher — ABVE-Serie
Beste Gas-/Öl-Abdichtung. Flexible Montage in jeder Einbaulage. Datenblatt ABVE →

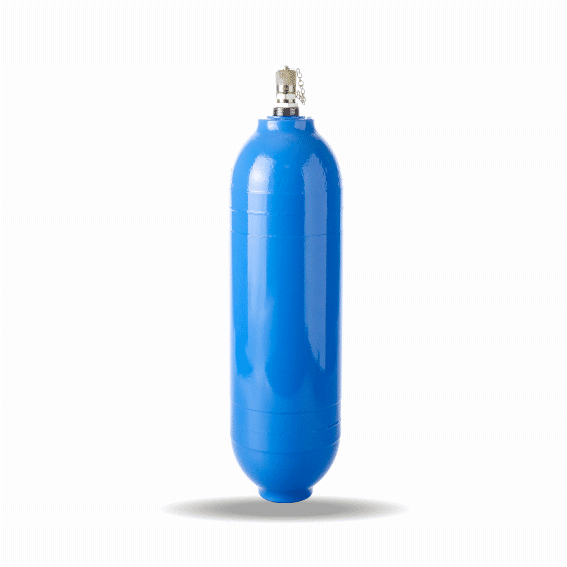

Geschweißte Zylinderspeicher — ACS(L)-Serie
Für besondere Anforderungen an Druckfestigkeit und kompakte Bauform. Datenblatt ACS(L) →
INDUSTRIELLE ANWENDUNGSFÄLLE
Notenergiespeicher
Hydraulikpressen, Sicherheitsventilsteuerungen, industrielle Bremssysteme — der Druckspeicher gewährleistet die Bewegungskontinuität bei einem Pumpenausfall und sichert so das kontrollierte Abfahren der Anlage.
Dämpfung von Druckstößen (Wasserschlag)
Das plötzliche Stoppen eines Flüssigkeitsstroms erzeugt zerstörerische Druckwellen. In der Nähe der Störquelle installiert, absorbiert der Druckspeicher diese Transienten und schützt den gesamten Kreislauf. Besonders wichtig in langen Rohrleitungssystemen und Fördertechnik-Anwendungen.
Volumen- und Leckagekompensation
In positionshaltenden Zylindern führen Mikroleckagen an Dichtungen zu einer schleichenden Druckabweichung. Der Druckspeicher kompensiert diese Verluste, ohne die Hauptpumpe zu belasten — und senkt damit den Energieverbrauch sowie den Gesamtverschleiß des Systems.
Spitzendebit-Unterstützung
Wenn eine Anwendung vorübergehend einen Durchfluss benötigt, den die Pumpe allein nicht liefern kann (schnelles Öffnen eines Ventils, Pressenzyklus), entlädt sich der Druckspeicher zur Abdeckung dieser Spitze — ermöglicht den Einsatz einer kleineren Pumpe und spart Energie im Standby-Betrieb.
Luft- und Raumfahrt sowie Verteidigung
Als langjähriger Lieferant der Luft- und Raumfahrt sowie der Verteidigungsindustrie entwickelt Hydro Leduc Druckspeicher für Flugsteuerungs-Servoaktoren, Fahrwerksysteme und bordeigene Ausrüstung — mit strengsten Anforderungen an Zuverlässigkeit, geringes Gewicht und Beständigkeit in extremen Umgebungen.
FAQ — HYDROPNEUMATISCHE DRUCKSPEICHER
Was ist der Unterschied zwischen Kolben-, Kugel- und Blasenspeicher?
Alle drei basieren auf dem gleichen Gas-/Öl-Trennprinzip, unterscheiden sich jedoch im Trennelement. Der APL (Kolben) eignet sich für große Volumina und langsame Zyklen. Der AS (Kugel) ist der kompakteste und reaktionsschnellste Typ, ideal für schnelle Dämpfung. Der ABVE (Blase) bietet die beste Gas-/Öl-Abdichtung und passt sich vielen Einbaulagen an.
Welches Gas wird in einem hydropneumatischen Druckspeicher verwendet?
Ausschließlich Stickstoff (N₂). Die Verwendung von Druckluft ist strikt verboten: Der enthaltene Sauerstoff kann in Kontakt mit Hydrauliköl unter Hochdruck zu einer Explosion führen.
Wie wird der Vorspanndruck berechnet?
Der Vorspanndruck P0 wird in der Regel auf 0,6 bis 0,9 des minimalen Betriebsdrucks (Pmin) festgelegt. Dieses Verhältnis stellt sicher, dass sich der Speicher vollständig entleeren kann, bevor der Kreisdruck seinen unteren Grenzwert erreicht. Bei der Auslegung werden auch Betriebstemperaturen und das Wärmeübertragungsregime berücksichtigt.
Entsprechen die Druckspeicher von Hydro Leduc der Druckgeräterichtlinie?
Ja. Alle unsere Druckspeicher entsprechen der Richtlinie 2014/68/EU und den geltenden Ministerialverordnungen. Sie werden mit vollständiger Konformitätsdokumentation geliefert. Wir beraten Sie auch zu den Anforderungen der wiederkehrenden Prüfung.
Kann ich einen maßgefertigten Druckspeicher bestellen?
Ja. Unser Konstruktionsbüro entwickelt Druckspeicher mit nicht standardmäßigen Volumina, extremen Drücken, Sondermaterialien für aggressive Medien oder maßgefertigten Abmessungen. Kontaktieren Sie unser technisches Team für ein individuelles Angebot.
Wie wird ein hydropneumatischer Druckspeicher gewartet?
Die Wartung umfasst die regelmäßige Kontrolle des Vorspanndrucks (bei drucklosem Kreislauf), die Sichtprüfung auf Leckagen und die Inspektion des Trennelements. Die wiederkehrende Prüfung ist gemäß Druckgeräterichtlinie vorgeschrieben und muss von qualifiziertem Fachpersonal durchgeführt werden.
