Hydromécanique : définition et applications industrielles

L’hydromécanique désigne la discipline qui associe la construction mécanique et la mécanique des fluides pour transmettre de la puissance au moyen d’un liquide sous pression. Dans l’industrie, elle porte plus couramment le nom d’hydraulique de puissance ou d’hydraulique industrielle. Son principe tient en une phrase : une pompe met un fluide en mouvement, une canalisation le conduit jusqu’à un moteur hydraulique, un vérin ou tout autre type de récepteur, qui restitue l’énergie sous forme de couple ou d’effort.

Fabricant français de composants hydrauliques depuis 1938, HYDRO LEDUC conçoit et produit à Azerailles, en Meurthe-et-Moselle, les pompes, les moteurs et les accumulateurs qui équipent ces transmissions. Cet article précise la définition du terme, le distingue des termes voisins, détaille les composants d’un système hydromécanique et passe en revue ses applications industrielles réelles.

Hydromécanique : définition

L’hydromécanique est la branche de la mécanique qui étudie et met en œuvre les dispositifs dans lesquels un liquide sert d’organe de transmission de puissance entre une source d’énergie et un récepteur mécanique. Elle combine deux corps de savoir : l’hydrostatique, qui traite des fluides au repos et de la pression qu’ils transmettent, et l’hydrodynamique, qui traite des fluides en mouvement et de leur énergie cinétique.

Cette distinction n’est pas académique. La quasi-totalité des équipements industriels que l’on qualifie d’hydromécaniques sont des systèmes hydrostatiques : ils exploitent la pression, conformément au principe de Pascal, et non la vitesse du fluide. Les machines hydrodynamiques, coupleurs et convertisseurs de couple, forment une famille à part, cantonnée aux transmissions de véhicules et à quelques entraînements de forte puissance.

L’intérêt du procédé tient à sa densité de puissance. Un dispositif hydromécanique développe couramment entre 1,5 et 7 kW par kilogramme, un rapport qu’aucune solution électrique équivalente ne tient à masse égale. Il produit également un couple élevé à très basse vitesse, et le maintient à l’arrêt complet.

Hydromécanique, hydraulique, oléohydraulique : quelles différences ?

Le vocabulaire du métier empile plusieurs termes voisins, souvent employés comme synonymes alors qu’ils ne recouvrent pas exactement le même périmètre.

Terme	Ce qu’il désigne précisément
Hydraulique	Terme générique couvrant toute utilisation mécanique d’un liquide, de l’origine hydraulique de l’eau des moulins jusqu’aux transmissions modernes.
Hydromécanique	L’association d’organes mécaniques et d’un circuit de fluide sous pression pour transmettre de la puissance. Synonyme d’usage : hydraulique industrielle, hydraulique de puissance.
Oléohydraulique	Le cas, très majoritaire, où le fluide employé est une huile minérale ou synthétique et non de l’eau. On parle alors d’oléohydraulique.
Hydrostatique	La sous-famille qui transmet l’énergie par la pression du fluide. C’est le principe des transmissions hydrostatiques d’engins automoteurs.
Mécatronique	L’intégration de composants électriques, d’électronique de commande et de mécanique fluidique dans un même ensemble piloté.

Une ambiguïté mérite d’être levée, car elle sépare deux marchés sans rapport. En génie civil, le terme « équipements hydromécaniques » désigne la vantellerie des barrages et des stations de pompage : vannes, batardeaux, grilles et prises d’eau. Ces ouvrages relèvent de la chaudronnerie lourde. Dans l’industrie manufacturière et les équipements mobiles, dont il est question ici, l’hydromécanique désigne la transmission de puissance par fluide sous pression, à base de composants hydrauliques normalisés.

Comment fonctionne un système hydromécanique

La chaîne d’énergie comporte toujours les mêmes maillons. Une source primaire, moteur diesel, moteur électrique ou prise de force, entraîne une pompe. Celle-ci aspire l’huile dans le réservoir et la refoule dans la ligne de pression. L’énergie est ensuite transmise par canalisation jusqu’au moteur hydraulique, qui produit un mouvement rotatif, ou jusqu’à un vérin, qui produit un mouvement linéaire. Le fluide revient enfin au réservoir en traversant un filtre.

Deux relations suffisent à dimensionner l’ensemble. La puissance hydraulique, en kilowatts, s’obtient en multipliant la pression en bar par le débit en litres par minute, puis en divisant le résultat par 600. Le couple d’un moteur, lui, dépend de sa cylindrée et de la différence de pression entre ses orifices, jamais de sa vitesse de rotation. C’est cette dernière propriété qui explique l’aptitude de l’hydromécanique à développer une force importante à faible vitesse.

Le principe de démultiplication complète le tableau. Dans une presse hydraulique, la pression s’établit à l’identique dans tout le circuit : un effort appliqué sur un petit piston restitue, sur un piston de section cent fois supérieure, un effort cent fois plus élevé. C’est le mécanisme du cric et de la presse d’atelier. Aucune démultiplication mécanique ne procure ce rapport dans un encombrement aussi réduit, et le fluide autorise en prime une implantation libre des organes, là où un arbre ou une chaîne imposent leur géométrie.

Le détail du parcours du fluide, la lecture des symboles normalisés et le choix entre architecture ouverte et fermée sont traités dans notre guide dédié au fonctionnement d’un circuit hydraulique.

Les composants d’une installation hydromécanique

Le matériel hydraulique se répartit en cinq familles fonctionnelles, quelle que soit la taille de l’installation.

• Génération : la pompe crée le débit. Les pompes à pistons axiaux dominent la haute pression, devant les technologies à engrenage et à palette.
• Conditionnement : réservoir, filtre, refroidisseur et, en climat froid, réchauffeur maintiennent le fluide dans sa plage de viscosité et de propreté.
• Distribution : distributeur, vanne, soupape, clapets, flexible et raccord orientent et acheminent le débit vers le récepteur choisi.
• Régulation et contrôle : limiteur de pression, régulateur de débit, manomètre, pressostat et vacuostat surveillent et bornent les grandeurs du circuit.
• Réception : moteur hydraulique pour la rotation, vérin pour la translation. C’est là que l’énergie redevient mécanique.

Trois organes concentrent l’essentiel des enjeux de performance. La pompe d’abord : notre série XR à pistons axiaux tient 400 bar en continu, la série XPi 380 bar, sur des cylindrées de 12 à 130 cm³/tr. Le moteur ensuite, dont la cylindrée fixe ou variable détermine la plage de vitesse utile. L’accumulateur enfin, qui stocke de l’énergie et absorbe les pulsations.

La fonction de commande, elle, repose sur des composants de plus en plus intégrés. Une valve hydraulique pilotée électriquement fait le lien entre l’automate de la machine et le circuit de puissance, ce qui place les installations modernes à la frontière de la mécatronique.

Applications industrielles de l’hydromécanique

L’hydromécanique s’impose dans de très nombreuses industries, partout où la puissance à transmettre est élevée et la place comptée.

Les travaux publics en constituent le terrain historique. Sur une pelleteuse, la totalité des mouvements de flèche, de balancier, de godet et de rotation passe par le fluide. Les équipements camion prolongent cette logique : grues auxiliaires, bennes, bras de levage et hayons sont alimentés depuis une prise de force ou, de plus en plus, par un groupe électropompe embarqué sur les porteurs électriques.

L’industrie manufacturière emploie l’hydromécanique sur les presses de formage, d’emboutissage et d’injection, où l’effort doit être maintenu à l’arrêt pendant tout le temps de cycle. Les machines agricoles, la manutention, le forage et la sylviculture reposent sur les mêmes principes, avec la contrainte supplémentaire d’un fonctionnement en environnement sévère.

Trois secteurs exigent un niveau de qualification supérieur. L’aéronautique, pour les commandes de vol, les trains d’atterrissage et les systèmes de freinage. La défense, pour les tourelles, les stabilisateurs et les équipements embarqués. La marine et l’océanographie, enfin, où les composants travaillent en pression externe et en ambiance corrosive.

À l’autre extrémité du spectre, la miniaturisation ouvre des débouchés récents. En dessous de 20 l/min, nos solutions micro-hydrauliques descendent à des cylindrées de quelques mm³ tout en conservant des pressions élevées. Elles équipent des drones de service, des instruments médicaux, des robots et des équipements sous-marins, dans lesquels la mécanique de précision prime sur la puissance brute.

Pourquoi l’hydromécanique résiste à l’électrification

L’électrification des machines mobiles pose une question légitime : le tout électrique va-t-il remplacer le fluide ? L’observation du marché montre un autre mouvement. Ce qui change, c’est la source d’énergie en amont, le moteur diesel cédant la place à une batterie et à un moteur électrique. La transmission de puissance en aval, elle, reste hydromécanique.

Trois raisons techniques l’expliquent. La force massique d’abord, déjà évoquée : à effort égal, un actionneur électrique et son réducteur pèsent et encombrent davantage. La tenue aux chocs ensuite, un circuit hydraulique encaissant des surcharges brutales que la chaîne cinématique d’un actionneur électrique supporte mal. La capacité à tenir une charge à l’arrêt sans consommer d’énergie, enfin, grâce à un simple clapet piloté.

Notre partenariat avec Volvo Trucks et Fassi sur la plus puissante grue sur porteur électrique d’Europe illustre cette complémentarité : la machine est électrique, sa grue reste hydraulique. Le travail d’optimisation porte alors sur le rendement du circuit, pour préserver l’autonomie de la batterie, et non sur la suppression du fluide.

Entretien et maintenance d’un système hydromécanique

La longévité d’une installation dépend moins de la qualité intrinsèque de ses composants que de la propreté et de la température de son fluide. La pollution particulaire arrive en tête des causes de défaillance : elle use les glaces de distribution, raye les pistons et bloque les tiroirs. Une filtration cohérente avec l’organe le plus sensible du circuit et un suivi de l’indicateur de colmatage évitent la majorité des pannes.

La contamination par l’eau vient ensuite. Au-delà de quelques centaines de ppm, l’huile forme une émulsion qui dégrade la lubrification et accélère la corrosion des surfaces internes. Elle se détecte à l’aspect laiteux du fluide et impose une déshydratation, voire une vidange complète.

Trois autres points de vigilance complètent l’entretien courant. Les joints d’étanchéité, dont le vieillissement thermique conditionne les fuites externes et les baisses de rendement volumétrique. La ligne d’aspiration, dont un sous-dimensionnement provoque la cavitation et la destruction rapide de la pompe. La thermique enfin : au-delà de 80 °C en régime établi, l’huile s’oxyde nettement plus vite et perd de sa viscosité.

Les pulsations et les coups de bélier appellent un traitement dédié. Un accumulateur hydro-pneumatique correctement préchargé les absorbe, lisse les à-coups et fournit un appoint de débit lors des pointes. La précharge se fait exclusivement à l’azote, à une valeur comprise entre 0,6 et 0,9 fois la pression minimale de travail.

HYDRO LEDUC, concepteur et fabricant hydromécanique depuis 1938

Notre expertise porte sur les organes qui font la performance d’une transmission hydromécanique. Les pompes à pistons axiaux, à cylindrée fixe avec les séries XR et XPi, à cylindrée variable Load Sensing avec la série TXV de 40 à 150 cm³/tr et 400 bar de service. Les moteurs hydrauliques, à cylindrée fixe avec les séries M, MA, MSI et MXP, à cylindrée variable avec les séries MV, MVA et MVSI. Les accumulateurs hydro-pneumatiques à piston, sphériques, à vessie et cylindriques soudés.

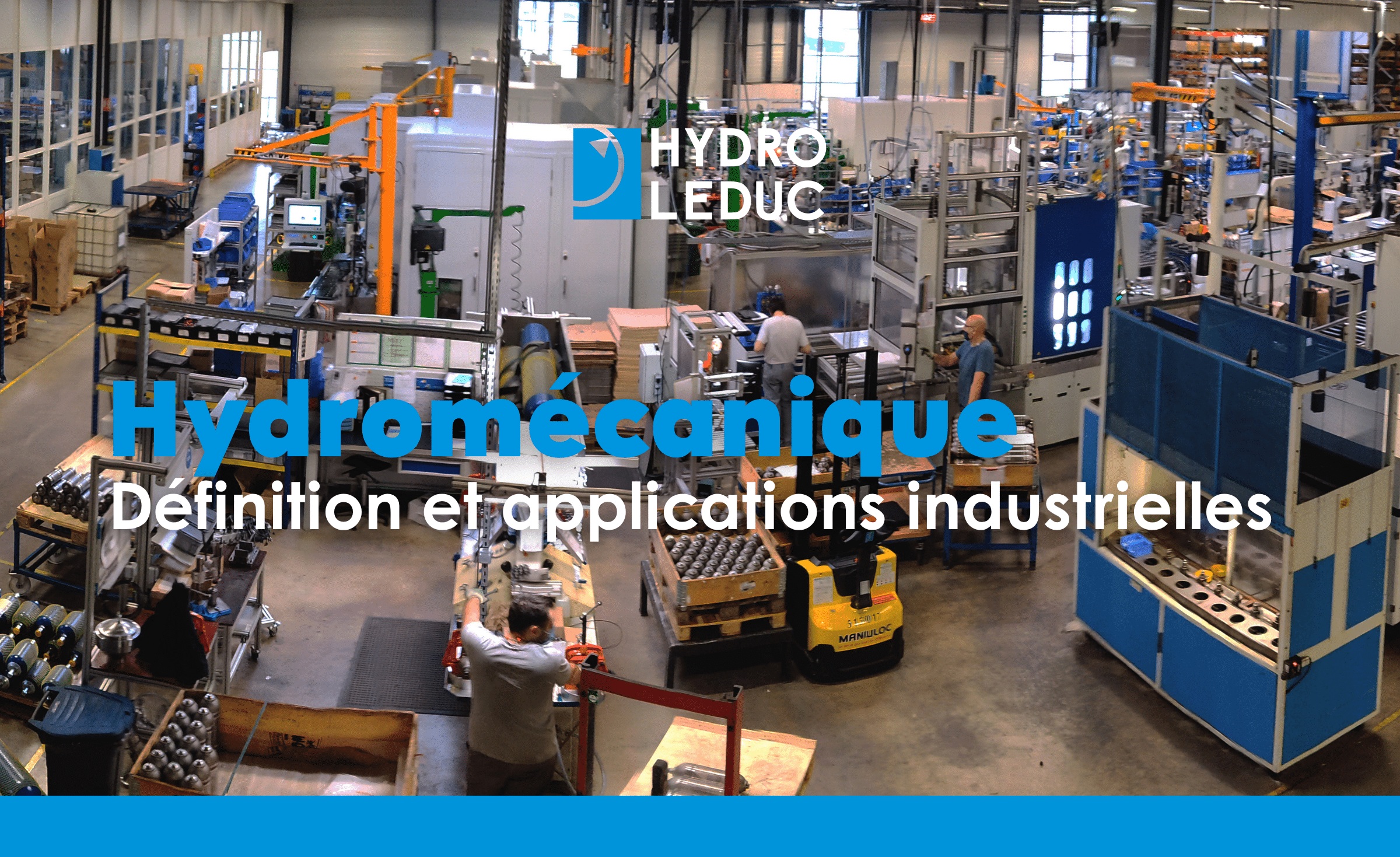

La conception et l’usinage sont réalisés en France, à Azerailles, où se fait aussi l’essentiel de l’assemblage, complété depuis 2020 par notre ligne de Katy, au Texas, pour le marché nord-américain. 100 % des produits sont testés sur banc d’essai avant expédition. Le site d’Azerailles est certifié ISO 9001:2015, EN 9100:2018 et ISO 14001:2015, une combinaison qui autorise les applications aéronautiques et de défense. Nos accumulateurs répondent à la directive Équipements sous pression 2014/68/UE.

Une part significative de notre activité relève du sur-mesure. Lorsque le catalogue ne couvre pas le besoin, nos bureaux d’études adaptent une architecture existante ou développent un composant spécifique, en travaillant sur les interfaces, les cylindrées intermédiaires et les contraintes d’implantation. Cette approche, sans limites d’applications, explique la présence de nos composants aussi bien sur des grues de forte capacité que sur des instruments de quelques centaines de grammes.

Ce qu’il faut retenir

• L’hydromécanique transmet la puissance par un liquide sous pression, entre une source mécanique et un récepteur : c’est l’hydraulique de puissance.
• Les installations industrielles sont hydrostatiques dans leur immense majorité ; l’hydrodynamique se limite aux coupleurs et convertisseurs de couple.
• De 1,5 à 7 kW/kg, un couple maintenu à l’arrêt et une implantation libre des organes : voilà ce que le fluide apporte et que l’électrique ne remplace pas.
• Cinq familles de composants structurent toute installation : génération, conditionnement, distribution, régulation, réception.
• Travaux publics, équipements camion, presses, agriculture, aéronautique, défense et marine constituent les principaux débouchés.
• La propreté du fluide, l’absence d’eau et la maîtrise thermique déterminent la durée de vie de l’ensemble.
