Une pompe à piston est une architecture particulière de machine de pompage. Là où une pompe centrifuge accélère le fluide, elle l’emprisonne dans un cylindre et le pousse. Ce geste mécanique, répété plusieurs milliers de fois par minute, explique à lui seul pourquoi cette technologie est la seule à tenir 400 bar en service continu.
Fabricant français de composants hydrauliques depuis 1938, HYDRO LEDUC conçoit et usine à Azerailles, en Meurthe-et-Moselle, des pompes hydrauliques à pistons axiaux destinées à la transmission de puissance. Cet article détaille le fonctionnement d’une pompe à piston, les trois architectures existantes, le rôle exact du piston hydraulique dans la montée en pression, et les critères qui font tenir un tel composant dans la durée.
Le principe de fonctionnement d’une pompe à piston
Une pompe à piston appartient à la famille des pompes volumétriques à mouvement alternatif. Son principe de fonctionnement tient en un aller-retour. Le piston recule dans son cylindre : le volume libéré crée une dépression, le clapet d’aspiration s’ouvre, le fluide entre dans le cylindre. Le piston avance : le clapet d’aspiration se referme, la pression monte, le clapet de refoulement cède et le liquide est refoulé vers l’installation.
Ce mouvement de va-et-vient définit deux grandeurs. La cylindrée, produit de la course du piston et de la section de chaque cylindre, représente le volume déplacé à chaque cycle. Le débit est le produit de la cylindrée par la vitesse de rotation, c’est-à-dire par le nombre de cycles effectués chaque minute. Rien dans cette chaîne ne dépend de la pression en aval : c’est la propriété fondatrice des pompes volumétriques, et elle change tout par rapport à une pompe centrifuge, dont le débit s’effondre dès que la contre-pression monte.
Un seul cylindre produirait un débit haché. Les pompes à piston industrielles en comptent donc plusieurs, décalés angulairement, de sorte qu’un piston aspire pendant qu’un autre refoule. Nos pompes à pistons axiaux travaillent avec sept pistons sur la plupart des séries, neuf sur la XRe, dix répartis en deux circuits indépendants sur la XRT6868 et onze sur la TXV : plus les pistons sont nombreux, plus l’ondulation résiduelle du débit et le niveau sonore diminuent.
Deux familles de distribution cohabitent. Les pompes à clapets, dont nos séries PA et PAC, laissent des clapets anti-retour assurer seuls le sens du passage : c’est aussi le schéma des pompes à piston à clapet, des pompes à plongeur et des machines de dosage et de transfert. Sur les autres pompes à pistons axiaux, une glace de distribution les remplace. Cette pièce fixe, percée de deux lumières en haricot, sert d’appui au barillet en rotation : à chaque cycle, chaque cylindre passe devant la lumière d’aspiration, puis devant celle de refoulement. Aucun clapet à ouvrir, aucune inertie à vaincre, et des vitesses de rotation qui dépassent 3 000 tr/min.
Pistons axiaux, radiaux ou en ligne : les trois architectures
Le classement des pompes à pistons se fait selon l’orientation des cylindres par rapport à l’axe de rotation de l’arbre d’entraînement.
Les pompes à pistons axiaux logent leurs cylindres parallèlement à l’axe de rotation, dans un bloc tournant appelé barillet. Un plateau, qu’il suffit d’incliner par rapport à l’axe de rotation, impose aux pistons un déplacement alternatif à mesure que le barillet tourne. L’angle d’inclinaison détermine la course, donc la cylindrée de la pompe. C’est l’architecture la plus compacte à puissance égale, et de loin la plus répandue en hydraulique de puissance.
Les pompes à pistons radiaux disposent les cylindres en étoile autour d’un excentrique. La mise en mouvement se fait par bras de levier, chaque piston suivant la came centrale. Cette disposition encaisse des pressions très élevées et supporte bien les basses vitesses de rotation, au prix d’un encombrement radial supérieur.
Les pompes à pistons en ligne, enfin, alignent les cylindres sur un vilebrequin, comme un moteur thermique. On les rencontre surtout sur les groupes haute pression d’eau et sur les pompes de dosage, rarement en hydraulique embarquée, où la compacité prime.
| Architecture | Disposition des cylindres | Mise en mouvement | Terrain de prédilection |
|---|---|---|---|
| Pistons axiaux | Parallèles à l’axe de rotation, dans un barillet | Plateau incliné, fixe ou pivotant | Hydraulique de puissance, mobile et stationnaire |
| Pistons radiaux | En étoile autour de l’arbre | Excentrique ou came | Très hautes pressions à basse vitesse |
| Pistons en ligne | Alignés sur un vilebrequin | Bielle et manivelle | Dosage, nettoyage haute pression, process |
Pourquoi le piston tient la haute pression
La haute pression ne se décrète pas, elle se supporte. Trois raisons expliquent qu’un piston y parvienne là où une palette ou un engrenage renoncent.
La première tient à la géométrie. Un piston cylindrique coulissant dans un alésage cylindrique est la forme d’étanchéité dynamique la plus stable sous charge : les efforts s’exercent perpendiculairement aux surfaces en contact et se répartissent uniformément. Le jeu entre le piston et son cylindre est calibré à quelques microns, et le film d’huile qui subsiste assure à la fois l’étanchéité et la lubrification.
La deuxième tient au rendement volumétrique. Les fuites internes croissent avec la pression sur toutes les technologies ; sur une pompe à pistons axiaux bien conçue, elles restent contenues. Le débit utile reste proche du débit théorique, y compris à 400 bar, alors qu’une pompe à engrenages perd une part sensible de son débit bien plus tôt.
La troisième tient aux matériaux et à la qualité des appuis. Pistons, glace de distribution et patins travaillent en acier traité, avec des surfaces rectifiées puis rodées. Une fraction de la pression est réinjectée entre les pièces pour les équilibrer : c’est ce compromis, entre portance et étanchéité, qui décide de la durée de vie du composant. La série XR pousse la logique plus loin avec une culasse bi-matière et une synchronisation plateau-barillet développée en interne.
Une conséquence pratique en découle. Une pompe volumétrique ne fabrique pas de pression, elle fournit un débit. La valeur qui s’installe dans le circuit est celle qu’oppose la charge à déplacer : c’est le récepteur qui la fixe. Refoulement fermé, plus rien ne la borne et elle monte jusqu’à la rupture du composant le plus faible sur la ligne, ce qui rend le limiteur de pression obligatoire. Le sujet est traité en détail dans notre article sur les valves hydrauliques.
Cylindrée, débit et vitesse de rotation : le calcul
La cylindrée de la pompe, exprimée en centimètres cubes par tour, est la donnée d’entrée de tout dimensionnement. Elle correspond au volume déplacé par l’ensemble des pistons sur un tour complet de l’arbre d’entraînement.
Le débit théorique en litres par minute s’obtient en multipliant la cylindrée en cm³/tr par la vitesse de rotation en tr/min, puis en divisant par 1 000. Une pompe de 45 cm³/tr entraînée à 1 500 tr/min délivre ainsi 67,5 l/min sur le papier. Le débit réel s’en déduit en appliquant le rendement volumétrique, de l’ordre de 0,95 sur une pompe à pistons en bon état.
La puissance suit la même logique : la pression en bar multipliée par le débit en l/min, divisée par 600, donne les kilowatts fournis par la pompe. Ces deux relations suffisent à cadrer un avant-projet, avant même de choisir une série.
Reste l’arbitrage entre cylindrée fixe et cylindrée variable. Une pompe à cylindrée fixe déplace toujours le même volume par tour : simple et robuste, elle convient dès que le besoin de débit est stable. Une pompe à cylindrée variable fait varier l’inclinaison de son plateau pour modifier sa cylindrée en temps réel, et ainsi ajuster le débit à la demande réelle du circuit, ce qui évite de dissiper en chaleur l’énergie non consommée.
Pompe à piston ou autre technologie : ce qui les sépare
Chaque type de pompe volumétrique a son domaine. Le tableau ci-dessous situe la pompe à piston par rapport aux technologies qu’on lui oppose le plus souvent.
| Technologie | Pression de service courante | Point fort | Limite |
|---|---|---|---|
| Pompe à pistons axiaux | 250 à 400 bar en continu | Rendement conservé sous forte pression, compacité, cylindrée variable possible | Exigeante sur la propreté du fluide |
| Pompe à engrenages | Jusqu’à 250 bar selon la taille | Coût, simplicité, tolérance aux fluides moyens | Rendement et niveau sonore qui se dégradent en pression |
| Pompe à palettes | 100 à 175 bar selon la conception | Débit régulier, fonctionnement silencieux | Usure des palettes, pression plafonnée |
| Pompe à membrane | Quelques bars à quelques dizaines | Fluide totalement isolé du mécanisme | Débit modeste, pas de transmission de puissance |
| Pompe centrifuge | Quelques bars | Gros débits, coût d’exploitation bas | Débit qui chute avec la pression, rendement effondré sur fluide visqueux |
La lecture est nette. En dessous de 200 bar, plusieurs technologies se valent et le coût tranche. Au-delà, la pompe à piston reste seule en lice dans la durée. Le panorama complet des familles de pompes et de leurs applications est traité dans notre guide des pompes industrielles.
Composants internes : usure, contamination et durée de vie
Le piston hydraulique est l’un des composants internes les plus sollicités de la pompe. Ces composants subissent à chaque tour des inversions d’efforts, des frottements sous charge et des contacts permanents avec le fluide. Leur longévité dépend de trois facteurs, dont deux se jouent en dehors de la pompe.
La propreté du fluide vient en tête. Les jeux de fonctionnement se comptant en microns, une particule de dix microns suffit à rayer un piston ou la glace de distribution. La classe de propreté ISO 4406 exigée par le constructeur n’est pas une recommandation de confort : c’est le paramètre qui décide de la durée de vie réelle du composant.
Les conditions d’aspiration viennent ensuite. Une conduite trop étroite, un filtre colmaté ou une huile trop visqueuse au démarrage à froid abaissent la pression à l’entrée au point de faire vaporiser le fluide et d’étouffer l’aspiration de la pompe. Les bulles ainsi formées implosent dès qu’elles atteignent la zone de refoulement, et chaque implosion arrache un peu de matière aux surfaces voisines. Cette cavitation s’entend avant de se voir : le bruit change, puis l’état de la glace de distribution parle de lui-même au démontage. Nos séries auto-amorçantes et auto-aspirantes éliminent ce risque, pour autant que l’installation soit correcte.
La pression de fonctionnement clôt la liste. Une pompe utilisée en permanence à la pression de pointe s’use plus vite qu’une pompe dimensionnée avec une réserve. Les fiches techniques distinguent d’ailleurs systématiquement la pression continue de la pression de pointe, et ces deux valeurs ne se lisent pas de la même façon dans un cahier des charges.
Les applications de la pompe à piston
La pompe à piston s’impose partout où la puissance doit transiter par un fluide sous forte pression, dans deux mondes distincts.
Dans le monde de l’hydraulique stationnaire, elle alimente les centrales hydrauliques, les presses, les machines-outils, les bancs d’essai et les machines de forage. Une pression de service élevée permet de réduire les sections de vérins, donc l’encombrement de la machine entière. Les durées de vie demandées étant très élevées, la robustesse de ces pompes est prise en compte dès leur conception.
Dans le monde de l’hydraulique mobile, elle équipe les grues, les bras de levage, les multi-bennes, les équipements hivernaux, les camions de pompier, les engins de travaux publics et les matériels agricoles. Elle est alors entraînée par une prise de mouvement montée sur la boîte de vitesses du porteur, ou en prise arrière moteur. Les applications industrielles les plus exigeantes, en aéronautique et en défense, ajoutent une qualification de la chaîne de production.
Un troisième usage mérite d’être distingué : le transfert de fluides non hydrauliques, où la pompe à piston est associée à une pompe à membrane pour faire circuler autre chose que des huiles hydrauliques. Le mécanisme est proche, la finalité non : le liquide y est le produit, quand il n’est qu’un vecteur de puissance dans une transmission hydraulique. Cette distinction structure tout le circuit hydraulique, où la pompe alimente les valves, les moteurs hydrauliques et les vérins, et où l’accumulateur amortit les à-coups de pression.
Les pompes à pistons HYDRO LEDUC
Notre gamme couvre un segment précis : les pompes à pistons axiaux pour la transmission de puissance, en cylindrée fixe comme en cylindrée variable. Tout se passe à Azerailles, du bureau d’études à l’expédition, en passant par l’usinage et le montage, puis par le banc de recette où chaque pompe est contrôlée. L’atelier travaille sous certification ISO 9001:2015, EN 9100:2018 pour l’aéronautique et ISO 14001:2015.
Les séries W et WA visent l’hydraulique industrielle et les centrales stationnaires. Toutes deux tiennent 400 bar en continu et 450 bar en pointe, sur une plage d’entraînement qui va de 150 à plus de 3 000 tr/min selon la cylindrée retenue. La W suit la norme ISO et démarre à 5 cm³/tr, la WA suit la norme SAE et démarre à 12 cm³/tr, les deux montant jusqu’à 180 cm³/tr. Sept pistons, joints FKM en standard, auto-amorçantes et auto-aspirantes, arbre claveté ou cannelé.

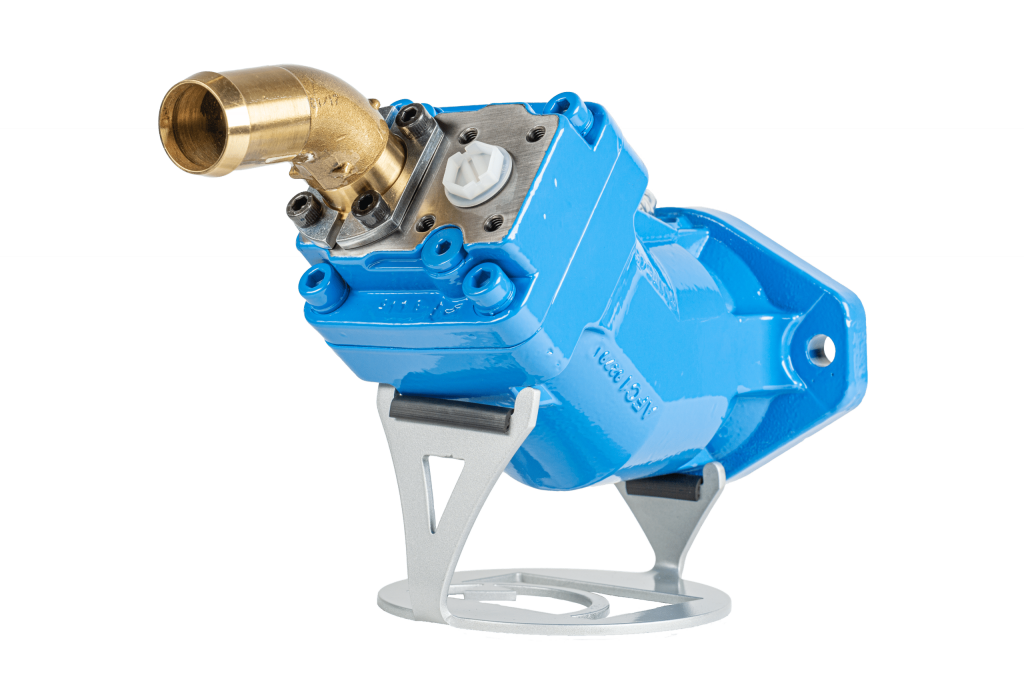

Les pompes à cylindrée fixe se déclinent en cinq familles. La XPi couvre 12 à 130 cm³/tr à 380 bar en continu et 420 bar en pointe, avec sept pistons sphériques, un flasquage DIN ISO 14 et un fonctionnement bidirectionnel obtenu par simple inversion du raccord d’aspiration. La XAi, taillée pour la prise de mouvement de camion, offre 12 à 63 cm³/tr aux mêmes pressions, un flasquage SAE B et un fonctionnement bidirectionnel identique à celui de la XPi. La XR monte à 400 bar en continu et 450 bar en pointe sur 63 à 130 cm³/tr. Sa déclinaison XRe, à neuf pistons et 25 à 90 cm³/tr, a été conçue pour les prises de mouvement électriques et pour une réduction substantielle du bruit. La XRT6868, enfin, réunit deux circuits indépendants de 68 cm³/tr dans un seul corps.
La cinquième famille, la série PA-PAC, répond aux besoins les plus sévères : 25 à 114 cm³/tr en simple débit, jusqu’à 2 × 75 cm³/tr en double débit et des combinaisons asymétriques, 400 bar en continu et 500 bar en pointe, avec une bonne tolérance aux fluides dégradés et un double sens de rotation automatique.
Côté cylindrée variable, la série TXV couvre 40 à 150 cm³/tr jusqu’à 400 bar, en régulation load sensing, avec des versions à arbre traversant et à couple constant. Lorsque le catalogue ne répond pas au besoin, notre bureau d’études adapte une architecture existante aux contraintes d’interface, de cylindrée intermédiaire ou d’implantation : c’est une pratique courante chez les constructeurs de machines que nous équipons dans l’industrie, les travaux publics, l’aéronautique et la défense.
Une cylindrée, un flasquage ou un sens de rotation particulier ? Nos ingénieurs étudient votre application.
Parler à un ingénieur HYDRO LEDUCCe qu’il faut retenir
- Une pompe à piston est une pompe volumétrique à mouvement alternatif : elle aspire puis refoule un volume déterminé, indépendamment de la pression en aval.
- Trois architectures coexistent : pistons axiaux (compacité, barillet et plateau incliné), pistons radiaux (fortes pressions à basse vitesse), pistons en ligne (dosage et haute pression d’eau).
- L’étanchéité par jeu calibré entre le piston et son cylindre, sans joint sollicité, permet de tenir 400 bar en continu avec un rendement volumétrique élevé.
- Débit théorique = cylindrée en cm³/tr × vitesse en tr/min ÷ 1 000. Puissance en kW = pression en bar × débit en l/min ÷ 600.
- La propreté du fluide et les conditions d’aspiration expliquent la majorité des défaillances prématurées, davantage que la pompe elle-même.
- Un limiteur de pression au refoulement n’est jamais une option sur une pompe volumétrique.
Le piston recule et libère un volume dans son cylindre, ce qui appelle le fluide ; il avance et chasse ce volume vers le circuit. Toute la finesse tient au décalage angulaire entre pistons : à sept ou neuf pistons, il y en a toujours un en phase de refoulement, et le débit devient quasi continu là où un cylindre unique donnerait des à-coups. Sur certaines pompes, ce sont des clapets qui orientent le fluide ; sur d’autres, une glace de distribution s’en charge sans aucune pièce mobile supplémentaire.
Une pompe centrifuge accélère le fluide au moyen d’une roue en rotation, puis transforme cette vitesse en pression : son débit chute dès que la pression augmente et son rendement s’effondre sur les liquides visqueux. Une pompe à piston déplace un volume fixe à chaque cycle, donc son débit reste stable quelle que soit la pression, et elle s’amorce seule. La centrifuge convient aux gros débits sous faible pression, la pompe à piston à la haute pression et au dosage.
Les pompes à pistons axiaux de transmission de puissance travaillent couramment entre 250 et 400 bar en service continu. Chez HYDRO LEDUC, les séries W, WA et XR tiennent 400 bar en continu et 450 bar en pointe, et la série PA-PAC accepte 500 bar en pointe. Il faut toujours distinguer la pression continue, qui sert au dimensionnement, de la pression de pointe, admise seulement sur de courtes durées.
Multipliez la cylindrée en cm³/tr par la vitesse d’entraînement en tr/min et divisez par 1 000 : une XPi de 63 cm³/tr sur une prise de mouvement tournant à 1 800 tr/min donne 113,4 l/min théoriques, soit environ 108 l/min réels avec un rendement volumétrique de 0,95. Le raisonnement s’inverse tout aussi bien en avant-projet : un besoin de 80 l/min sous une prise de mouvement à 1 500 tr/min appelle une cylindrée d’environ 56 cm³/tr, à arrondir à la référence supérieure du catalogue.
C’est une pompe dont les cylindres sont disposés parallèlement à l’axe de rotation de l’arbre, dans un bloc tournant appelé barillet. Un plateau incliné impose aux pistons un déplacement alternatif pendant la rotation, et l’angle d’inclinaison fixe la course, donc la cylindrée. C’est l’architecture la plus compacte à puissance égale et la plus répandue en hydraulique de puissance, en cylindrée fixe comme en cylindrée variable.
Une pompe à cylindrée fixe déplace toujours le même volume par tour : son débit ne varie qu’avec la vitesse d’entraînement. Une pompe à cylindrée variable modifie l’inclinaison de son plateau pour ajuster sa cylindrée en temps réel, et ainsi le débit à la demande réelle. Sur une machine dont la charge varie beaucoup, la seconde évite de dissiper en chaleur l’énergie non consommée, au prix d’une régulation plus complexe.
Parce que le débit d’une pompe volumétrique ne dépend pas de la pression. Refoulement fermé, la pompe continue de pousser le même volume et la pression monte jusqu’à la rupture d’un composant. Un limiteur taré à la valeur de service ouvre un passage vers le réservoir et borne la pression du circuit. C’est un organe de sécurité, pas un organe de régulation.
Trois causes, dans cet ordre : la contamination du fluide, une aspiration mal dimensionnée et le fonctionnement prolongé à la pression de pointe. Les signes se lisent avant la panne. Le débit disponible baisse à vitesse d’entraînement constante, la température du réservoir grimpe sans que la charge ait augmenté, le bruit change de timbre. Ces trois indices signalent que les fuites internes progressent, donc que les jeux de fonctionnement se sont ouverts. Un relevé de débit périodique coûte moins cher qu’un remplacement de pompe en urgence.
Non. Le fluide lubrifie le contact entre le piston, le barillet et la glace de distribution : quelques secondes à sec suffisent à gripper ces surfaces. Nos pompes sont auto-amorçantes, ce qui leur permet de chasser l’air de la conduite d’aspiration au démarrage, mais l’amorçage doit rester bref et la pompe ne doit jamais tourner à vide.
Le choix se fait sur le flasquage et le sens de rotation avant tout. Une prise de mouvement à la norme SAE appelle une pompe à flasquage SAE B, comme les séries XAi, WA ou TXVA, dont l’indexation automatique évite toute manipulation lorsque le sens de rotation change d’un porteur à l’autre. Sur une interface DIN ISO 14, la XPi, la TXV et la PA couvrent une plage de cylindrées plus large. Restent à vérifier le couple admissible de la prise de mouvement, la vitesse d’entraînement et la nécessité d’un accessoire en cas de montage sur prise arrière moteur : valve by-pass sur XPi, XAi, XR, XRe ou XRT, valve FCV sur TXV.
